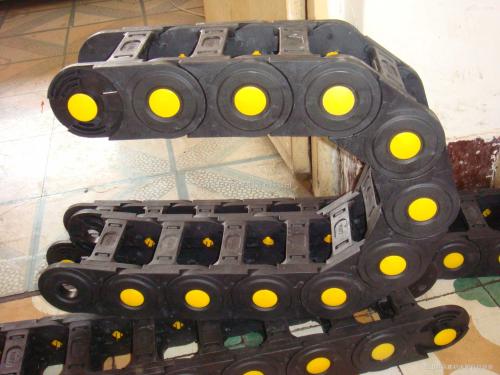

机床加强型穿线电缆拖链
点击放大
产品型号:
产品报价:
65
产品特点:
机床加强型穿线电缆拖链 单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆、油管、气管等放入拖链内。另可提供分隔片,将链内空间按需要分隔开。
  机床加强型穿线电缆拖链的详细资料:

机床加强型穿线电缆拖链型号:

塑料拖链有7*7,10*10,10*15,15*15,15*20,15*35,15*40,15*40,15*50,18*18,18*25,18*35,18*50,18*60,25*25,25*38,25*57,25*,25*103,35*50,35*60,35*75,35*100,35*125,35*150,35*175,35*200,45*50,45*60,45*75,45*100,45*125,45*150,45*200,56*95,56*125,56*175,56*200,56*300还有62,65,80系列等拖链等等。
塑料拖链的型号主要是内部高度和内部宽度确定拖链型号,也可根据外高和外宽来订。

机床加强型穿线电缆拖链外形设计:

塑料拖链外形似坦克链,由众多单元链节组成,链节之间转动自如。相同系列的拖链内高、外高、节距相同,拖链内高、弯曲半径R可有不同的选择。单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆、油管、气管等放入拖链内。另可提供分隔片,将链内空间按需要分隔开。

选用:

内高:选择内置电缆,油管,气管,水管等中zui粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高。如果重叠按重叠后实际高度作为参考高度。
内宽:选择较粗的一些电缆,油管,气管,水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。
弯曲半径:选择内置电缆,油管,气管,水管等中zui大的弯曲半径作为参考值,并留有10%以上的空间。
拖链内置电缆,油管,气管,水管的放置原则
应该留有15%的剩余空间,让内置电缆,油管等可以自由活动,在半径方向上对拖链不产生拉力。
直径差别大的导线应该分开铺设,重量平均分布,必要时可用分隔片分开。
在高速或高频率运行时,要尽量使导线在水平上相互分开,不要使之相互叠置,在电缆,气管,油管等较多的时候建议使用分隔片。





产品相关关键字: 加强型穿线电缆拖链 桥式塑料拖链 穿线塑料拖链 电缆油管拖链 电缆拖链厂家
